輸入電源電壓：DC24V。
輸入頻率：-。
輸入大視在功率：-。
輸入大功率：50。
額定輸出電流（DC5V）：6.5A。

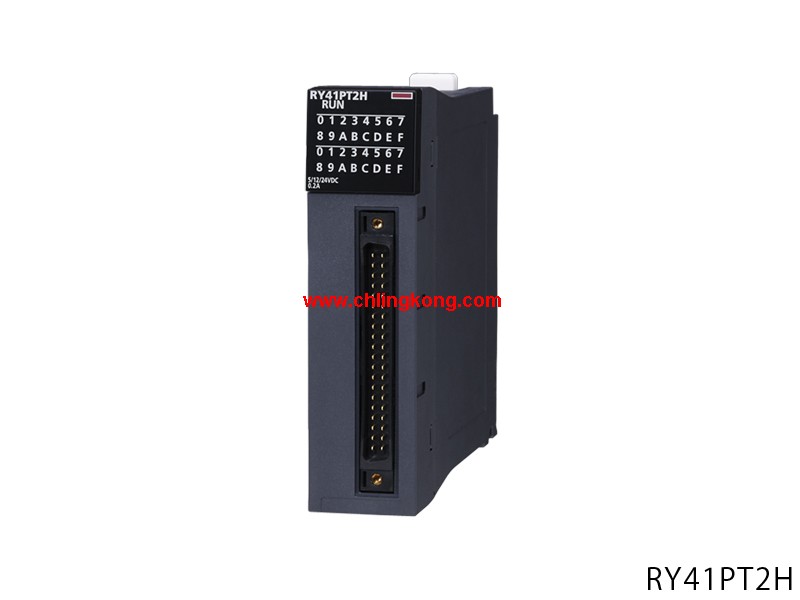

額定輸出電流（DC24V）：-三菱RY41PT2H。
MELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸出模塊、智能功能模塊等各種模塊組成。
對于整個系統，基板模塊多可擴展到7級、模塊多可安裝64個，
因此可構建大型系統RY41PT2H此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。輸出點數：16點。
輸出形式：繼電器輸出。
額定開閉電壓、電流：DC24V/2A、AC240V/2A三菱RY41PT2H。
額定負載電壓：-。
大負載電流：-。
響應時間：12ms以下。
公共端方式：16點/公共端。
保護功能（過載、過熱）：-。
外部配線連接方式：18點螺釘端子臺。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型三菱RY41PT2H。
可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。輸出點數：32點。
輸出形式：晶體管（漏型）輸出。
額定開閉電壓、電流：-三菱電源模塊。
額定負載電壓：DC12～24V。
大負載電流：0.2A/點。
響應時間：1ms以下。
公共端方式：32點/公共端。
保護功能（過載、過熱）：有。
外部配線連接方式：40針連接器。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型三菱電源模塊。
可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護三菱電源模塊。輸入輸出模塊安裝臺數：8臺。
可安裝模塊：MELSEC-Q系列模塊。
DIN導軌安裝用適配器型號：Q6DIN1。
外形尺寸（H）×（W）×（D）：98mm×328mm×44.1mm。
用于安裝MELSEC-Q系列各種模塊的的基板模塊RY41PT2H。
在之后的擴展中使用Q系列擴展基板。Max. 230.4kbps、 RS-232 2通道三菱RY41PT2H。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODBUS?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能。
