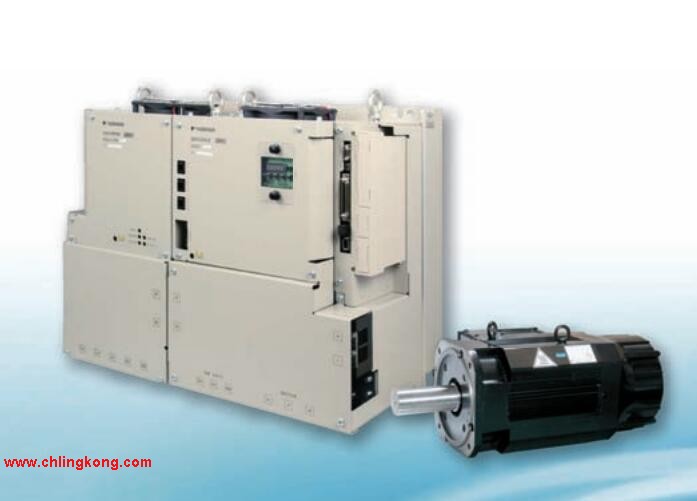

裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：3.0kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（直線伺服電機用）SGMVV-2BD3BKF。
選配（硬件）：動態制動器（DB）。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）＋全閉環模塊SGMVV-2BD3BKF
依據開放式現場網絡 DeviceNet 的通信規格SGMVV-2BD3BKF。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息SGMVV-2BD3BKF。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提高維護作業效率）。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能大容量伺服電機。Σ-V系列伺服電機SGMSV型。
額定輸出：1.5kw。
電源電壓：AC200V。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶保持制動器（DC90V）。
超大功率變化率。
品種齊全（1.0kW ～7.0kW，帶保持制動器）大容量伺服電機。
配備有高分辨率串行編碼器（20位）。
標準采用IP67（7.0kw為IP22）。
用途示例：
貼片機。
印刷電路板打孔機。
機床進給裝置。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式大容量伺服電機。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。直驅伺服電機SGMCS小容量型。
額定轉矩：5.0N·m。
伺服電機外徑尺寸：175mm。
串行編碼器：20位絕對值型（1圈內的絕對值型）（標準）。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等等級∶V15安川SGMVV-2BD3BKF。
絕緣電阻∶DC500V，10MΩ以上。
使用用環境溫度∶0～40°C。
勵磁方方式∶永磁式伺服電機實例。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC11500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使使用環境濕度∶20～80%（不得結露）安川SGMVV-2BD3BKF。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。
